Tekniske data

Arbejdsområde

  • NHS NewAge Tx-serien spænder over 4 varianter, udrustet fra 2 til 5 tænder.

  • Tænderne kan indstilles fra 40 til 65cm reel arbejdsdybde, men med en påvirkningsdybde helt ned til 100cm.

  • Tændernes breddepåvirkning er mellem 70 - 90cm pr. tand, hvilket giver en maksimal arbejdsbredde på 430cm (NHS NewAge T5)

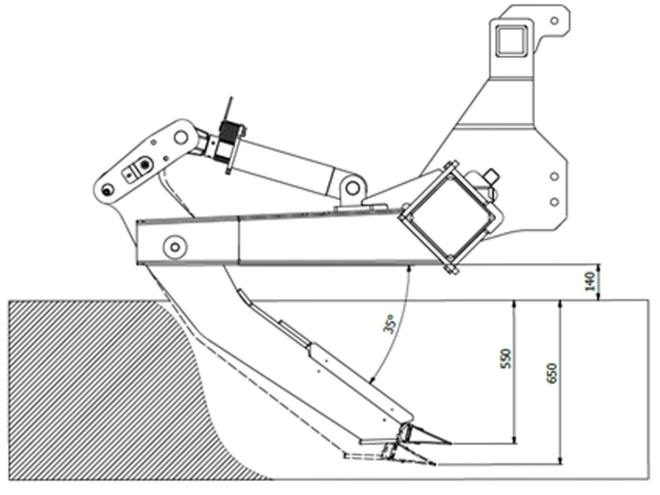

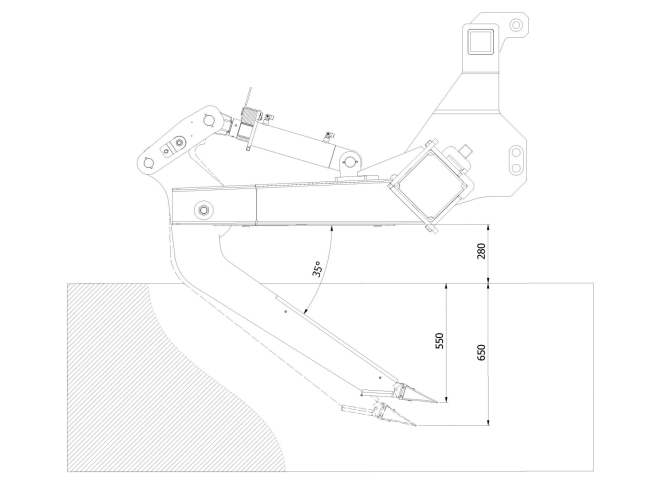

Tandens udformning

  • Den optimale indstillingsvinkel på tanden er 35°.

  • Den optimale, reelle melioreringsdybde er for de fleste jorde: 55cm.

  • Hver enkelt tand er forsynet med springbolt, der udløses og dermed skåner meliorator og traktor ved påkørsel af større genstande som f.eks. store sten, skjult under overfladen.

  • Hver enkelt tand er forsynet med udskiftelige sliddele, der sikrer lang levetid for tanden samt optimal udbytte af melioreringen.

Fleksibel indstilling

  • Hver tand kan individuelt indstilles i bredden på alle modeller. Dette tilgodeser bl.a. meliorering af kørespor, tilpasset forskellige sporvidder.

  • Hver tand kan individuelt ind- eller udkobles. Dette i tilfælde af f.eks. særligt stort kraftbehov eller ved meliorering af kørespor på tilsåede arealer med maskiner med 3 eller flere tænder.

Optimal vægtoverføring

  • Konstruktionen med et tyngdepunkt tættest på trepunktophænget, tilgodeser vægtoverføring til traktoren i en sådan grad, at melioratoren kræver mindre trækkraft end umiddelbart forventeligt.

  • Til NHS NewAge T2 anbefales således traktorer fra 75kW og opefter.

Arbejdsdybde:

  • Reel: 550mm
  • Påvirkningsdybde helt ned 1000 mm.

Slid/ reservedeledele:

  • Spids
  • Forkant
  • Springbolt (stenudløser)

Arbejdsposition:

  • Hydraulisk udfoldning
  • Arbejdsstilling altid mod fast stop
  • Arbejds-position afhængig af lift-indstilling på traktor
  • Hver tand kan individuelt udkobles efter behov
Teknisk info
Teknisk info

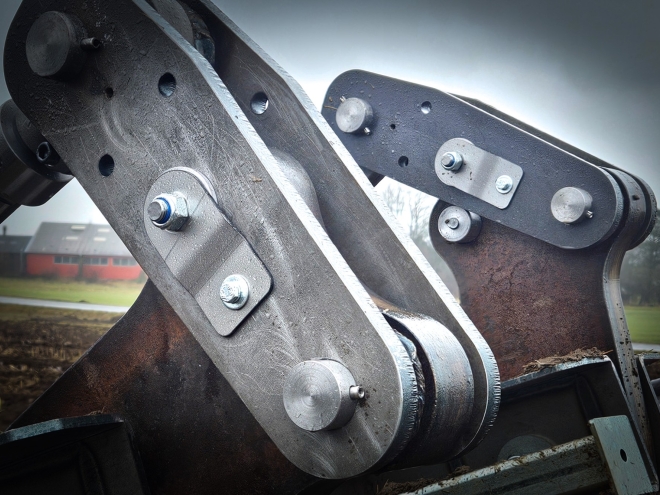

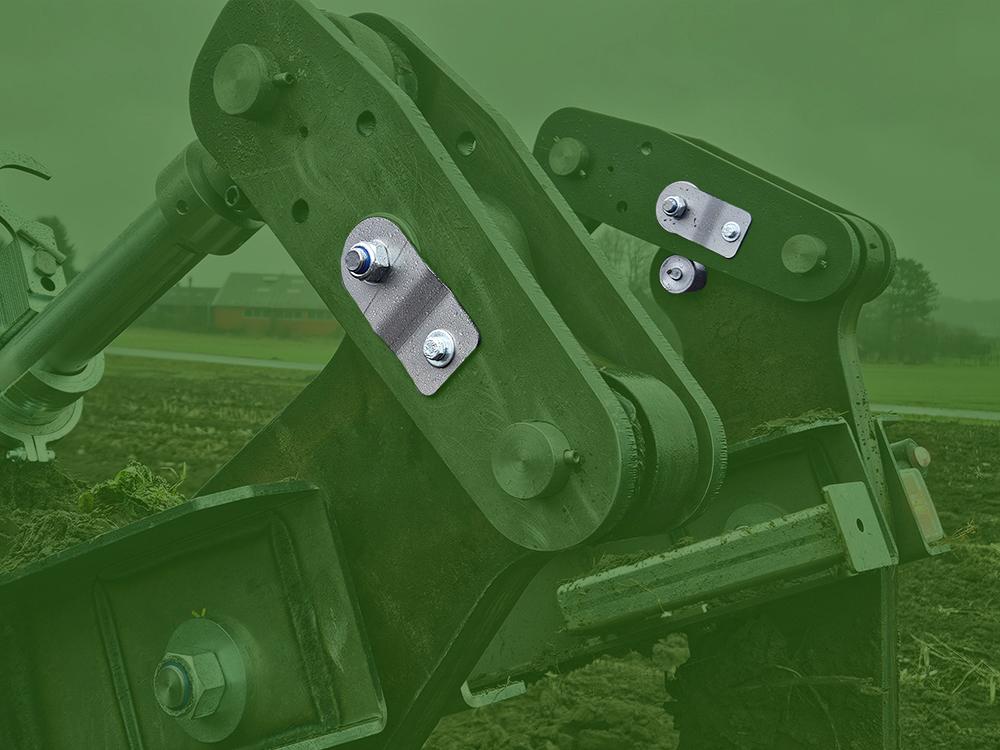

Mekanisk stenudløser

Funktion:
Rammer en tand mod større genstand (f.eks. kampesten) overklippes en sikringsbolt i tandfæstet og tanden tvinges bagover og væk fra normal, jordsøgende arbejdsstilling.

Forventeligt løftes maskinen af jorden ved brud.

Justering:
Fæstet for sikringsbolten er udskifteligt og brudstyrke kan tilpasses ved større eller mindre diameter på bolten.
En sprunget bolt erstattes ved at tvinge tanden tilbage i arbejdsposition,hvorved en ny bolt kan monteres.

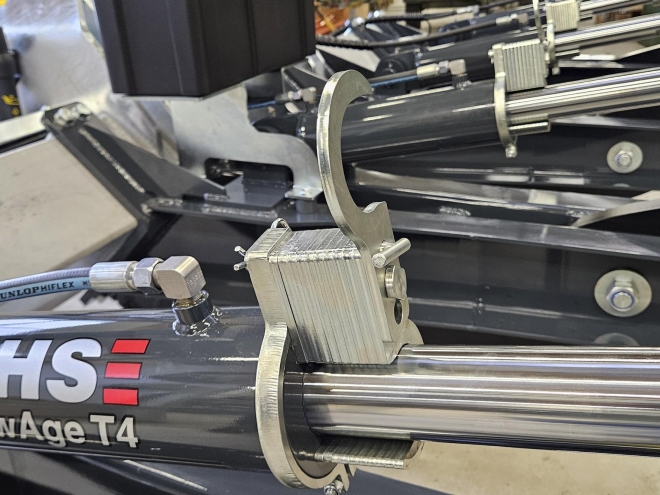

Justering af arbejdsdybde

Tanden:

På den hydrauliske cylinder er mekaniske mellemplader monteret, der ved ind-og udkobling hhv. øger eller begrænser cylinderens slaglængde. På den måde kan tanden justeres, men stadig opretholde et fast stop mod arbejdsstilling.
Selve cylinderen grundindstilles fra fabrikken, så alle tandspidser altid har præcis samme position i arbejdsstilling.



Maskine/traktor:

Arbejdsdybden kan indstilles ved hjælp af traktorens lift. Så længe maskinens 3-punkts ophæng står lodret, ændres arbejdsdybden uden at tand-vinklen påvirkes.
Ønskes øget arbejdsdybde (ved justering af tanden), forlænges topstangen efterfølgende, hvorved tandvinklen opretholdes.
